离心式通风机型号编制规则

2021.12.11

次

1.离心式通风机系列产品的型号

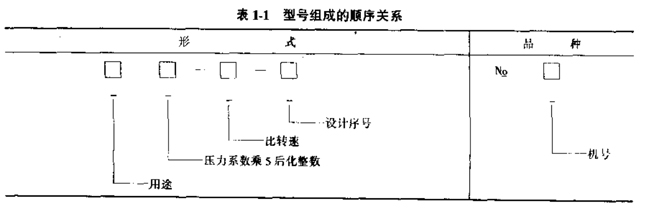

用形式表示，单台产品型号用形式和品种表示。型号组成的顺序关系见表1-1。

离心式通风机型号编制规则

1)风机产品用途代号按表1-2规定。

2)压力系数的5倍化整后采用一位数。个别前向叶轮的压力系数的5倍化整后大于10时，亦可用二位整数表示。

3）比转速采用两位整数。若用二叶轮并联结构，或单叶轮双吸入结构，则用2乘比转速表示。

4)若产品的型式中产生有重复代号或派生型时，则在比转速后加注序号，采用罗马数字体Ⅰ 、Ⅱ等表示。

5)设计序号用阿拉伯数字“1”，“2”等表示，供对该型产品有重大修改时用。若性能参数、外形尺寸、地基尺寸，易损件没有更动时，不应使用设计序号。

6）机号用叶轮直径的分米(dm）数表示。

2.离心式通风机的名称型号表示举例如表1-3所示。

表1-2 风机产品用途代号

表1-3 风机型号表示举例

序号	名称	型号		说明
序号	名称	形式	品种	说明
1 2 3 4 5 6	(通用）离心式通风机 (通用)离心式通风机矿井离心式通风机防爆离心式通风机 (通用）离心式通风机锅炉离心式通风机	4-72 4-2×72 K4-2×72 B4-72 4-721 GA-72	No 20 No 20 No 20 No 20 No 20 No 20	一般通风换气用，压力系数乘5后的化整数为4，比转速为72，机号为20即叶轮直径2000mm 示叶轮是双吸人形式，其它参数同第1条矿井主扇通风用，其它参数同2条防燥通风换气用，其它参数同1条与4-72型相同的另一（系列）产品。其它参数同1条用在锅炉通风上，其它参数同1条
7 8 9 10	锅炉离心式引风机（通用）离心式通风机空调离心式通风机空调离心式通风机	Y4-72 4-72-1 KT11-74 KT11-2×74	No 20 No 20 No 5 No 5	用在锅炉引风上，其它参数同1条某厂对原4-72型产品有重大修改，为便于区别加用 “-1”设计序号表示其它参数同1条用于空调通风上，压力系数乘5后的化整数11，比转速74，机号为5即叶轮真径500m 叶轮为并联形式，其它参数同9条
