W5-48高温离心风机型号风量参数

2021.12.15

W5-48高温离心风机的用途:

W5-48高温离心风机是一种高效、低噪音的风机。主要用于输送不自燃、对人体无害、对钢材和气体中所含粉尘无腐蚀性的高温气体。并且硬颗粒不超过150 mg/m³。

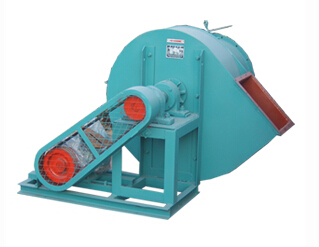

W5-48型高温离心风机

W5-48型高温离心风机结构:

(1)叶轮:由12片平背斜叶片、圆弧锥形前盘、平后盘焊接而成。材质为耐热不锈钢。叶轮经过动静平衡及超速试验。

(2)进风口:汇聚流线,固定在风机的进风口侧。

(3)机壳:用钢板焊接成蜗壳体,箱体可做成全结构或二、三式结构。对于引风,蜗牛形板适当加厚,以提高其耐磨性。

(4)传动组:由主轴、水冷装置、轴承等组成。

W5-48型高温离心风机外形:

(1)风机为单吸,机号为No.5.5、6、6.3、10、11.5、12.5等。

(2)风机的出口位置用外壳的出口角度表示。左右旋转可以做0°、90°、180°。如有需要,可在45°、135°、225°、270°左右出水方向进行。用户下单时除了要注明左右旋转外,还必须注明出风口的角度。

(3).风扇可以变成左右旋转两种方式。从电机的一端看,如果叶轮顺时针旋转,则称为右旋风扇,用“右”表示;如果它逆时针旋转,则称为左旋风机。 用“左”表示。

(4)风机传动有C型和D型,C型和D型分别代表皮带轮传动和联轴器传动。

W5-48型高温离心风机参数

机号

转速

全 压

流量

电 动 机



r / min

Pa

m³/h

型号

功率 KW

5.5

2900

1983-1354

7140-13200

Y160M2-2

15

2900

1553-1060

7140-13200

Y160M2-2

15

2530

1509-1030

6229-11515

Y160M1-2

11

6

2900

2356-1609

9260-11515

Y180M-2

22

6.3

2240

1955-1336

8280-15245

Y160L-2

18.5

10

1450

1647-1124

21500-39500

Y225S-4

37

11.5

1450

2724-1883

32600-6000

Y280S-4

75

12.5

1180

2142-1612

34097-62906

Y250M-4

55

更多产品知识请访问周口风机官网:www.zkfengji.com  阿里巴巴旺铺:https://tygfj.1688.com   手机:15539485098  电话:0394-8520911   刘经理
