周口风机解读M7-19煤粉离心风机性能参数

2021.12.18

M7-19煤粉离心风机的用途

M7-19型煤粉离心风机主要用于中小型火力发电厂锅炉制粉系统的强制通风。也可用于输送无腐蚀、无自燃、无粘性的空气和气体,进风温度70℃。

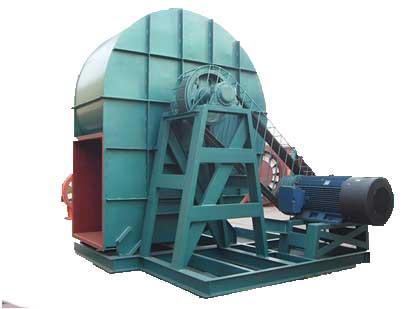

M7-19煤粉离心风机

M7-19煤粉离心风机形式

1、M7-29煤粉离心风机为单吸式,由M7-29No.11、12.5、13、14.5、16、17六种型号组成。

2、M7-29型煤粉离心风机有正转和逆时针两种制造形式。从电机一端看,顺时针旋转的叶轮称为顺时针旋转风机,用“顺时针”表示;逆时针旋转的叶轮称为逆时针旋转风机,用“逆时针”表示。

3、风机出风口位置用外壳的出风角度表示。出风角度从0°到225°有16种规格。

M7-19煤粉离心风机结构

煤粉离心风机主要由叶轮、机壳、进风口、传动组等组成。

1、叶轮:有16片和32片,前弯,叶片、轮罩、圆盘为16Mn,有耐磨层,叶轮无叶片扩压器,外缘圆周速度最大是 140 m/s。叶轮成型后,静、动平衡得到纠正,运行平稳。

2、底盘:由两部分组成,转子拆卸后可升降,便于维修。蜗壳板部分采用16Mn提高耐磨性,其余部分用普通钢板焊接形成整体蜗壳。

3、进气口:改成收敛流线型整体结构,用螺栓固定在机壳进气侧。

4、传动组:由主轴、轴承箱、皮带轮等组成。主轴由优质钢材制成,是表壳整体结构的一部分。它由层压制成,并用油脂润滑。

M7-19煤粉离心风机性能参数

产品型号

转速 r/min

序号

全压 Pa

流量 m³/ h

电动机

型号

功率 kW

M7-29№ 11 D

1450

1

5099~5217

11500~14350

Y225S-4  (380V)

37

2

5246~5178

17200~20100

Y250M-4  (380V)

55

3

5099~4687

23000~28750

Y280S-4  (380V)

75

M7-29№12.5D

1450

1

6600~6747

16850~21100

Y280S-4  (380V)

75

2

6796~6693

25300~29500

Y280M-4  (380V)

90

3

6609~6433

33500~38000

Y315S-4  (380V)

110

4

6061

42200

Y315M-4  (380V)

132

M7-29№ 13 D

1450

1

7414~7571

20000~25000

Y280M-4  (380V)

90

2

7610

30000

Y315S-4  (380V)

110

3

7512~7414

35000~40000

Y315M-4  (380V)

132

4

7217

45000

Y315L1-4  (380V)

160

5

6796

50000

JS117-4  (380V)

180

M7-29№14.5D

1450

1

8894

26300

Y315M-4  (380V)

132

2

9091~9140

32900~39490

Y315L1-4  (380V)

160

3

9022

46100

Y315L2-4  (380V)

200

4

8894~8649

52650~59200

Y355M2-4  (380V)

250

5

8159

65900

JS127-4  (380V)

260

M7-29№ 16 D

1450

1

10346~10415

28500~36800

JS117-4  (380V)

180

2

10571~10493

45500~54400

Y355M2-4  (380V)

250

3

10277~9905

61400~69200

Y355L2-4  (380V)

315

4

9610

77000

Y400-4   (6000V)

355

M7-29№ 17 D

1450

1

11670~12013

34300~53800

Y355L1-4  (380V)

280

2

12013

63300

Y400-4   (6000V)

355

3

11768~11425

72800~82300

JS148-4  (6000V)

440

4

11032

91800

JS1410-4 (6000V)

500



更多产品知识请访问周口风机官网:www.zkfengji.com  阿里巴巴旺铺:https://tygfj.1688.com   手机:15539485098  电话:0394-8520911   刘经理
