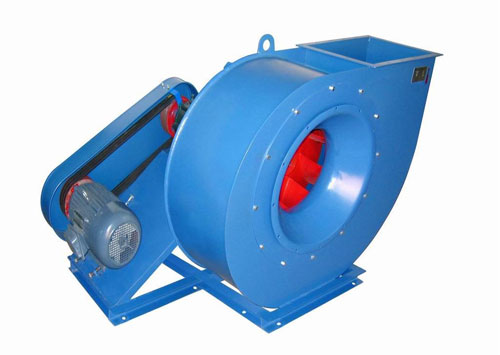

G4-68、Y4-68型离心通引风机适用于火力发电厂中230t /h以下蒸气锅炉的通、引风配套使用。在无其它特殊要求时，G4-68型亦可用于矿井通风及一般通风。两型风机均有高效率、低噪音、高强度的优点。通风机输送的介质为空气，最高温度不超过80℃。引风机输送的介质为烟气，最高温度不得超过250℃。在引风机前，必须加装除尘效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机使用的寿命。
通风机与引风机均为单吸入进气，有№8、9、10、11、11.2、12.5、14、16共七个机号。每种风机均可制成右旋和左旋转两种型式。从电机一端正视风机，叶轮按顺时针方向旋转的，称为右旋风机，以“右”表示；叶轮按逆时针旋转的称为左旋风机，以“左”表示。风机的出口位置以机壳的出风口角度表示，“右”“左”风机均可制成0°、45°、90°、135°、180°、225°共六种角度。风机的传动方式均为D式，电机与风机联接采用弹性联轴器直联传动。
这两种风机主要由叶轮、机壳、进风口、调节门及传动组组成。
叶轮：由12个后倾翼形叶片焊接于弧锥形的轮盖与平板的轮盘中间。引风机叶轮在叶片头部采用了实心体，并在易磨损部增加耐磨材料堆焊，提高了叶片的使用寿命。叶轮均经过静、动平衡试验，保证运转平稳。
机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同形式：№8～12.5的机壳作成整体结构。№14、16机壳的四分之一可拆掉。对于引风机，在蜗形板上方开有除灰门，同时适当加厚，以防烟灰磨损，延长使用寿命。
进风口：为收敛式流线形的整体结构，用螺栓固定在机壳入口侧。
调节门：用来调节风机流量大小的装置。№8~12.5由13片花辨式叶片组成，均轴向安装在进风口前面，由于采用了外部传动的结构，转动灵活方便。调节范围由90°（全闭）到0°（全开）。调节门的扳把位置，从进风口方向看，在右侧。对于右旋风机，扳把由下往上推是由全闭到全开方向。对于左旋风机，扳把由上往下拉是由全闭到全开方向。为使调节门各部位正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用硫化钼高温（260℃）润滑脂，高温运转时能保证润滑作用。
传动组：传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此，需加装输水管、耗水量因环境温度的不同而异，一般按0.5~1 m3/ h考虑.轴承箱上装有温度计和油位指示器。滑油采用30号机械油，入油量按油位标志要求。
G4－68型锅炉离心通风机性能参数表
|
产品型号 |
转速r/min |
序号 |
全压 Pa |
流量 m³/h |
电机 | |
|
|
|
|
|
|
型号 |
功率 kW |
|
G4-68 № 8 D |
1450 |
1 |
2178～1481 |
16985～30134 |
Y180M－4 |
18.5 |
|
G4-68 № 9 D |
1450 |
1 |
2757～1874 |
24183～42906 |
Y200L－4 |
30 |
|
960 |
1 |
1207～824 |
16011～28407 |
Y160L－6 |
11 | |
|
G4-68 № 10 D |
1450 |
1 |
3404～2315 |
33173～58856 |
Y250M－4 |
55 |
|
960 |
1 |
1491～1010 |
21963～38966 |
Y180L－6 |
15 | |
|
730 |
1 |
863～589 |
16701～29631 |
Y160L－8 |
7.5 | |
|
G4-68 №11.2 D |
1450 |
1 |
4277～2904 |
46606～82688 |
Y280M－4 |
90 |
|
960 |
1 |
1874～1275 |
30856～54745 |
Y225M－6 |
30 | |
|
730 |
1 |
1079～736 |
23464～41629 |
Y180L－8 |
11 | |
|
G4-68 №12.5 D |
1450 |
1 |
5327～3620 |
64791～114952 |
Y315L1－4 |
160 |
|
960 |
1 |
2335～1589 |
42896～76106 |
Y280S－6 |
45 | |
|
730 |
1 |
1354～912 |
32619～57872 |
Y225M－8 |
22 | |
|
G4-68 № 14 D |
1450 |
1 |
6681～6327 |
91027～114518 |
Y355M2－4 |
250 |
|
2 |
6023～4532 |
126263～161499 |
Y355L2－4 |
315 | ||
|
960 |
1 |
2923～2776 |
60266～75819 |
Y315S－6 |
75 | |
|
2 |
2639～1991 |
83595～106924 |
Y315M1－6 |
90 | ||
|
730 |
1 |
1697～1148 |
45827～81307 |
Y280S－8 |
37 | |
|
G4-68 № 16 D |
960 |
1 |
3826～2600 |
89960～159606 |
Y355M1－6 |
160 |
|
730 |
1 |
2207～1501 |
68407～121367 |
Y315M1－8 |
75 | |
|
580 |
1 |
1393～952 |
54351～96429 |
Y315S－10 |
45 | |
Y4－68型锅炉离心引风机性能参数表
|
产品型号 |
转速r /min |
序号 |
全压 Pa |
流量 m³/h |
电机 | |
|
|
|
|
|
|
型号 |
功率 kW |
|
Y4-68 № 8 D |
1450 |
1 |
1540～1059 |
15889～29038 |
Y160L－4 |
15 |
|
Y4-68 № 9 D |
1450 |
1 |
1952～1844 |
22623～28864 |
Y180L－4 |
22 |
|
2 |
1756～1344 |
31984～41345 |
Y200L－4 |
30 | ||
|
960 |
1 |
853～589 |
14978～27374 |
Y160M－6 |
7.5 | |
|
Y4-68 № 10 D |
1450 |
1 |
2413～1658 |
31033～56715 |
Y225M－4 |
45 |
|
960 |
1 |
1059～726 |
20546～37549 |
Y180L－6 |
15 | |
|
730 |
1 |
608～422 |
15623～28553 |
Y160M2－8 |
5.5 | |
|
Y4-68 №11.2 D |
1450 |
1 |
3021～2080 |
43599～79681 |
Y250S－4 |
75 |
|
960 |
1 |
1324～912 |
28866～52754 |
Y200L2－6 |
22 | |
|
730 |
1 |
765～530 |
21950～40115 |
Y180L－8 |
11 | |
|
Y4-68 №12.5 D |
1450 |
1 |
3767～3561 |
60611～77331 |
Y315S－4 |
110 |
|
2 |
3394～2590 |
85692～110772 |
Y315M－4 |
132 | ||
|
960 |
1 |
1648～1138 |
40129～73339 |
Y250M－6 |
37 | |
|
730 |
1 |
952～657 |
30515～55768 |
Y225S－8 |
18.5 | |
|
Y4-68 № 14 D |
1450 |
1 |
4728～3247 |
85154～155627 |
Y355M2－4 |
250 |
|
960 |
1 |
2070～1422 |
56378～103036 |
Y315S－6 |
75 | |
|
730 |
1 |
1197～824 |
42871～78350 |
Y250M－8 |
30 | |
|
Y4-68 № 16 D |
960 |
1 |
2708～2560 |
84156～107372 |
Y315L1－6 |
110 |
|
2 |
2433～1854 |
118979～153803 |
Y315L2－6 |
132 | ||
|
730 |
1 |
1560～1079 |
63994～116954 |
Y315S－8 |
55 | |
|
580 |
1 |
991～677 |
50844～92922 |
|||
