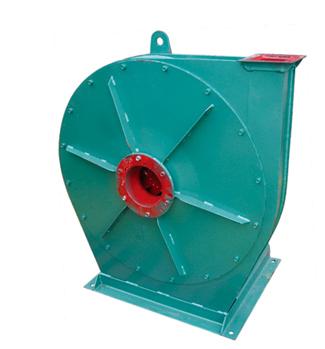

8-09型高压鼓风机

8-09型高压鼓风机

  • 所属分类:
  • 产品编号:161114-485
  • 出品单位:周口风机厂
  • 浏览次数:0
  • 发布时间:2020/11/14 16:12:24
  • 产品概述



8-09型高压鼓风机用途:

8-09型高压鼓风机是与熔化率为1、2、3、5、7t/h化铁炉配套的风机,也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m³。



8-09型高压鼓风机型式:

(1)8-09型风机为单吸入,8-09型风机我公司设计机号有№6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。

(2)8-09型风机机壳制成顺时针旋转或逆时针旋转两种型式。

(3)风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机机壳制成0度、90度、180度。

8-09型高压鼓风机结构:

风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成:

(1)叶轮:叶轮按前向风机理论设计,叶轮成形后,经静、动平衡校正,故运转平稳。

(2)机壳:用普通钢板焊接成蜗形壳整体。

(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。

(4)传动组:由主轴、轴承箱、联轴器等组成。

8-09型高压鼓风机参数对照表:

机号

转速

配用电机

流量

全压

(No)

(r/min)

(Kw-P)

(m³/h)

(Pa)

6.8A

2900

7.5-2

675-1215

10523-11347

11-2

1485-1754

11439-11341

15-2

2024-2295

11063-10634

7.1D

2900

7.5-2

1075

12021

11-2

1383-1690

12371-12471

15-2

2304

12364-12061

18.5-2

2612-2919

11594-11019

8D

2930

15-2

1554

15579

22-2

2442

16163

30-2

2887-3331

16023-15632

37-2

3775-4219

15026-14277

8.5D

2950

15-2

1341

17013

18.5-2

1877

17828

30-2

2414-2950

18347-18496

37-2

3487

18338

45-2

4023-4560

17888-17196

9D

2950

22-2

1591

19073

30-2

2228-2865

19988-20569

37-2

3502

20736

45-2

4138

20558

55-2

4775

20054

75-2

5412-6049

19278-18318
