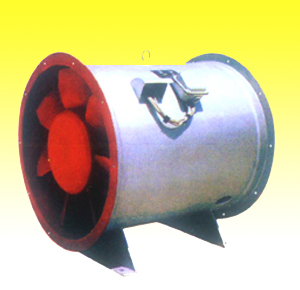

SWF系列混流式风机的叶轮经特别设计，可较大地降低旋涡噪声，比A声级比普通轴流风机低2-3dB（A），同时，在较低的转速下，可获得较高的风压。该系列风机还具有效率高、高效区宽、结构紧凑、安装方便、运行可靠的特点。
该系列产品广泛应用于工矿企业、民用建筑的通风换气。
|
表1 SWF—I型混流式风机性能参数表
|
| 机 号 |
叶轮直径
（mm） |
风量
（m3/h） |
全压
（Pa） |
转速
（r/min） |
电机功率
（kw） |
噪音
dB（A） |
|
No 4 |
400 |
4302-3053 |
143-212 |
1450 |
0.37 |
≤71 |
|
No 4.5 |
450 |
4552-3392 |
207-265 |
1450 |
0.37 |
≤73 |
|
No 5 |
500 |
7433-5250 |
220-326 |
1450 |
1.10 |
≤77 |
|
No 6 |
600 |
10000-8121 |
200-325 |
1450 |
1.50 |
≤79 |
|
No 7 |
700 |
18800-11780 |
329-470 |
1450 |
3.00 |
≤82 |
|
No 8 |
800 |
25467-18636 |
193-382 |
960 |
4.00 |
≤82 |
|
No 9 |
900 |
34206-27174 |
282-430 |
960 |
5.50 |
≤86 |
|
No 10 |
1000 |
44054-36916 |
288-371 |
960 |
7.50 |
≤86 |
|
No 11 |
1100 |
48729-43572 |
310-376 |
960 |
11.00 |
≤86 |
|
No 12 |
1200 |
64292-57226 |
429-498 |
720 |
15.00 |
≤91 |
|
No 13 |
1300 |
71565-63699 |
441-508 |
720 |
15.00 |
≤91 | |
表2 SWF—II型混流式风机性能参数表
|
| 机 号 |
叶轮直径
（mm） |
风量
（m3/h） |
全压
（Pa） |
转速
（r/min） |
电机功率
（kw） |
噪音
dB（A） |
|
No 7 |
700 |
18800-11780 |
329-470 |
1450 |
4/3 |
≤82 |
|
12050-7799 |
124-206 |
960 |
≤73 |
|
No 8 |
800 |
41256-28148 |
560-872 |
1450 |
11/9 |
≤91 |
|
25467-18636 |
193-382 |
960 |
≤82 |
|
No 8.2 |
820 |
46066-34709 |
539-926 |
1450 |
14/11 |
≤91 |
|
30499-22979 |
236-436 |
960 |
≤84 |
|
No 9 |
900 |
56666-48044 |
644-981 |
1450 |
17/8 |
≤92 |
|
34206-27174 |
282-430 |
960 |
≤86 |
|
No 10 |
1000 |
66541-55758 |
704-804 |
1450 |
24/8 |
≤93 |
|
44054-36916 |
228-371 |
960 |
≤86 |
|
No 11 |
1100 |
73601-63812 |
709-843 |
1450 |
24/8 |
≤94 |
|
48729-43572 |
310-376 |
960 |
≤86 |
|
No 12 |
1200 |
85723-76031 |
763-886 |
960 |
25/12 |
≤95 |
|
64292-57226 |
429-498 |
720 |
≤91 |
|
No 13 |
1300 |
95420-84933 |
785-904 |
960 |
30/18 |
≤95 |
|
71565-63699 |
441-508 |
720 |
≤91 | |
表3 SWF—III型混流式风机性能参数表
|
| 机 号 |
叶轮直径
（mm） |
风量
（m3/h） |
全压
（Pa） |
转速
（r/min） |
电机功率
（kw） |
噪音
dB（A） |
|
No 3 |
300 |
4000-3000 |
560-800 |
2850 |
2.2 |
≤73 |
|
No 4 |
400 |
6801-5688 |
710-950 |
2850 |
4 |
≤78 |
|
No 4.5 |
450 |
8731-7561 |
720-960 |
2850 |
5.5 |
≤80 |
|
No 5 |
500 |
13110-11342 |
750-960 |
2850 |
5.5 |
≤83 |
|
No 6 |
600 |
19230-17210 |
780-960 |
2850 |
7.5 |
≤85 |
|
No 7 |
700 |
31380-27330 |
600-980 |
1450 |
11 |
≤82 |
|
No 8 |
800 |
37350-33210 |
800-1000 |
1450 |
15 |
≤91 |
|
No 9 |
900 |
46138-37310 |
780-1000 |
1450 |
18.5 |
≤92 |
|
No 10 |
1000 |
51821-45032 |
780-1000 |
1450 |
18.5 |
≤93 |
|
No 11 |
1100 |
59521-53530 |
800-1100 |
1450 |
18.5 |
≤94 |
|
No 12 |
1200 |
68358-62058 |
866-1100 |
960 |
22 |
≤95 |
|
No 13 |
1300 |
84386-76280 |
880-1120 |
960 | |
